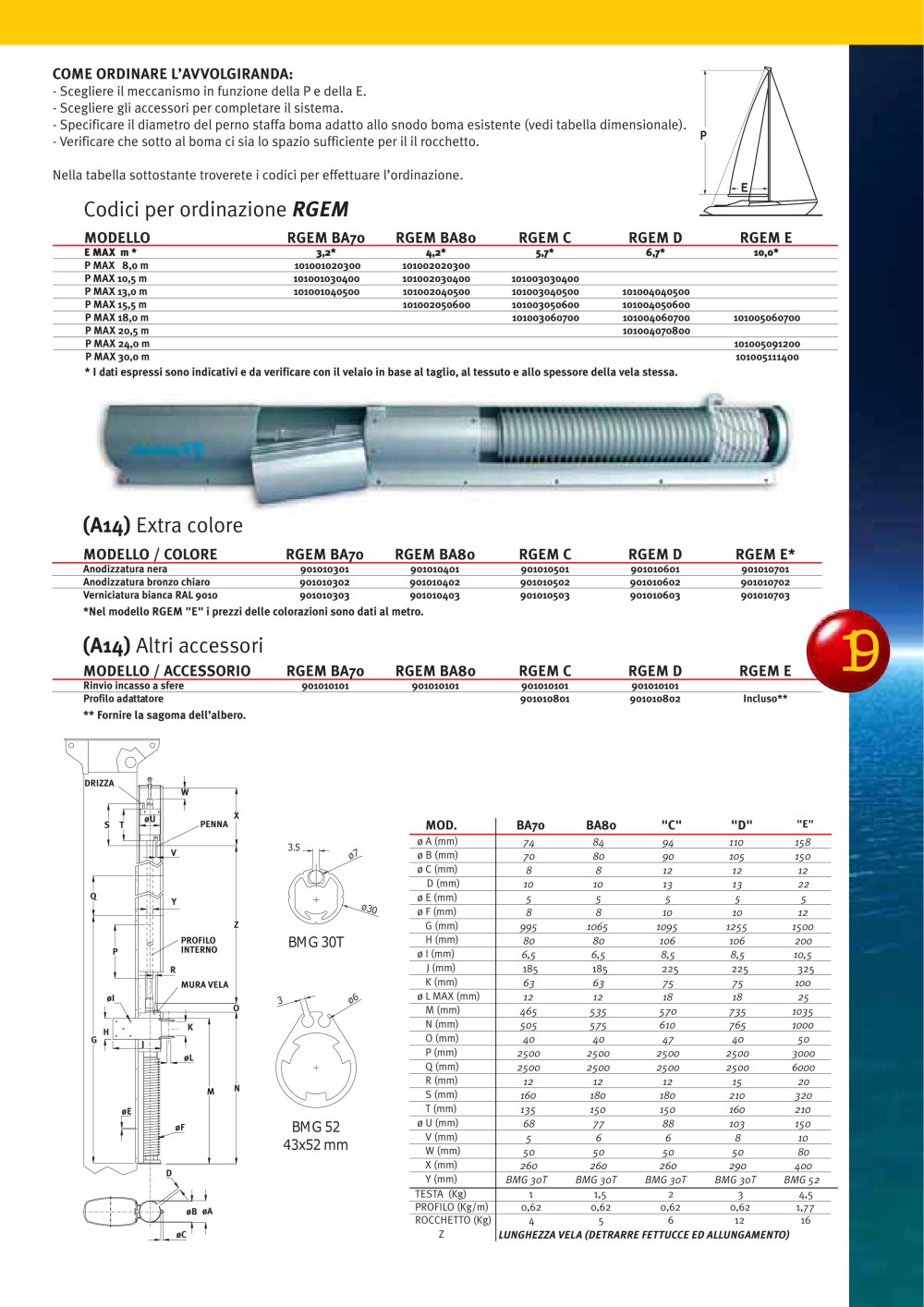

COME ORDINARE L’AVVOLGIRANDA: - Scegliere il meccanismo in funzione della P e della E. - Scegliere gli accessori per completare il sistema. - Specificare il diametro del perno staffa boma adatto allo snodo boma esistente (vedi tabella dimensionale). P - Verificare che sotto al boma ci sia lo spazio sufficiente per il il rocchetto. Nella tabella sottostante troverete i codici per effettuare l’ordinazione. E Codici per ordinazione RGEM MODELLO RGEM BA70 RGEM BA80 RGEM C RGEM D RGEM E E MAX m * P MAX 8,0 m P MAX 10,5 m P MAX 13,0 m P MAX 15,5 m P MAX 18,0 m P MAX 20,5 m P MAX 24,0 m P MAX 30,0 m 3,2* 101001020300 101001030400 101001040500 4,2* 101002020300 101002030400 101002040500 101002050600 5,7* 6,7* 10,0* 101003030400 101003040500 101003050600 101003060700 101004040500 101004050600 101004060700 101004070800 101005060700 101005091200 101005111400 * I dati espressi sono indicativi e da verificare con il velaio in base al taglio, al tessuto e allo spessore della vela stessa. (A14) Extra colore MODELLO / COLORE RGEM BA70 RGEM BA80 RGEM C RGEM D RGEM E* Anodizzatura nera Anodizzatura bronzo chiaro Verniciatura bianca RAL 9010 901010301 901010302 901010303 901010401 901010402 901010403 901010501 901010502 901010503 901010601 901010602 901010603 901010701 901010702 901010703 *Nel modello RGEM "E" i prezzi delle colorazioni sono dati al metro. 19 (A14) Altri accessori MODELLO / ACCESSORIO RGEM BA70 RGEM BA80 RGEM C RGEM D RGEM E 901010101 901010101 901010101 901010801 901010101 901010802 Incluso** Rinvio incasso a sfere Profilo adattatore ** Fornire la sagoma dell’albero. DRIZZA W S T øU PENNA X MOD. 3.5 V Q ø7 Y ø30 Z BMG 30T PROFILO INTERNO P R MURA VELA øI O G ø6 3 K H J øL M N øE BMG 52 43x52 mm øF D øB øA øC BA70 BA80 "C" "D" "E" ø A (mm) 74 84 94 110 158 ø B (mm) 70 80 90 105 150 ø C (mm) 8 8 12 12 12 D (mm) 10 10 13 13 22 ø E (mm) 5 5 5 5 5 ø F (mm) 8 8 10 10 12 G (mm) 995 1065 1095 1255 1500 H (mm) 80 80 106 106 200 ø I (mm) 6,5 6,5 8,5 8,5 10,5 J (mm) 185 185 225 225 325 K (mm) 63 63 75 75 100 ø L MAX (mm) 12 12 18 18 25 M (mm) 465 535 570 735 1035 N (mm) 505 575 610 765 1000 O (mm) 40 40 47 40 50 P (mm) 2500 2500 2500 2500 3000 Q (mm) 2500 2500 2500 2500 6000 R (mm) 12 12 12 15 20 S (mm) 160 180 180 210 320 T (mm) 135 150 150 160 210 ø U (mm) 68 77 88 103 150 V (mm) 5 6 6 8 10 W (mm) 50 50 50 50 80 X (mm) 260 260 260 290 400 Y (mm) BMG 30T BMG 30T BMG 30T BMG 30T BMG 52 TESTA (Kg) 1 1,5 2 3 4,5 PROFILO (Kg/m) 0,62 0,62 0,62 0,62 1,77 ROCCHETTO (Kg) 4 5 6 12 16 Z LUNGHEZZA VELA (DETRARRE FETTUCCE ED ALLUNGAMENTO)
