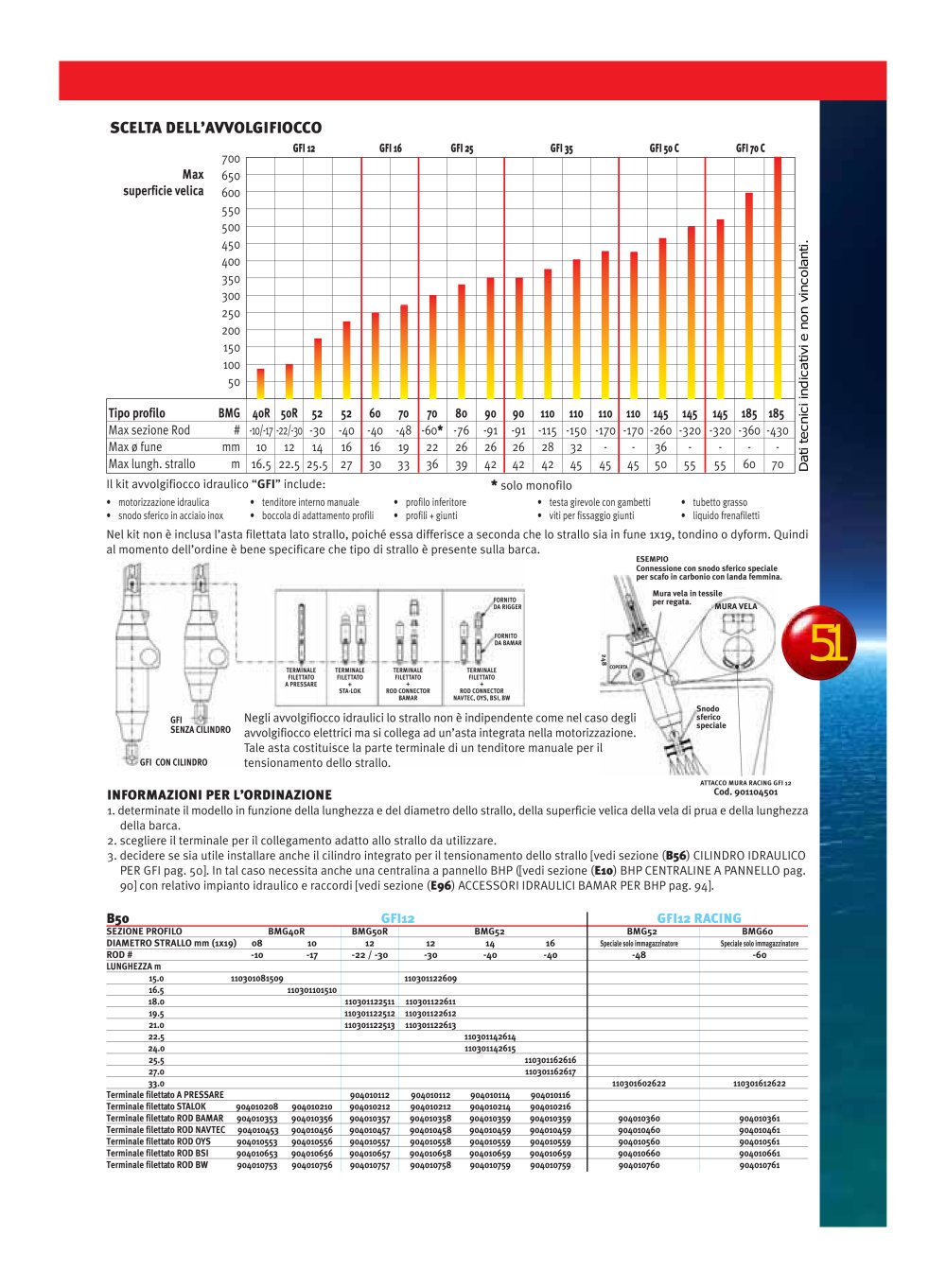

SCELTA DELL’AVVOLGIFIOCCO Tipo profilo Max sezione Rod Max ø fune Max lungh. strallo GFI 12 BMG 40R 50R 52 # -10/-17 -22/-30 -30 mm 10 12 14 m 16.5 22.5 25.5 GFI 16 GFI 25 52 60 70 70 80 -40 -40 -48 -60* -76 16 16 19 22 26 27 30 33 36 39 Il kit avvolgifiocco idraulico “GFI” include: • motorizzazione idraulica • snodo sferico in acciaio inox GFI 35 GFI 50 C GFI 70 C 90 90 110 110 110 110 145 145 145 185 185 -91 -91 -115 -150 -170 -170 -260 -320 -320 -360 -430 26 26 28 32 - 36 42 42 42 45 45 45 50 55 55 60 70 Dati tecnici indicativi e non vincolanti. Max superficie velica 700 650 600 550 500 450 400 350 300 250 200 150 100 50 * solo monofilo • tenditore interno manuale • boccola di adattamento profili • profilo inferitore • profili + giunti • testa girevole con gambetti • viti per fissaggio giunti • tubetto grasso • liquido frenafiletti Nel kit non è inclusa l’asta filettata lato strallo, poiché essa differisce a seconda che lo strallo sia in fune 1x19, tondino o dyform. Quindi al momento dell’ordine è bene specificare che tipo di strallo è presente sulla barca. ESEMPIO Connessione con snodo sferico speciale per scafo in carbonio con landa femmina. Mura vela in tessile per regata. MURA VELA FORNITO DA RIGGER 51 FORNITO DA BAMAR 248 TERMINALE FILETTATO A PRESSARE GFI SENZA CILINDRO GFI CON CILINDRO TERMINALE FILETTATO + STA-LOK TERMINALE FILETTATO + ROD CONNECTOR BAMAR TERMINALE FILETTATO + ROD CONNECTOR NAVTEC, OYS, BSI, BW COPERTA Snodo sferico speciale Negli avvolgifiocco idraulici lo strallo non è indipendente come nel caso degli avvolgifiocco elettrici ma si collega ad un’asta integrata nella motorizzazione. Tale asta costituisce la parte terminale di un tenditore manuale per il tensionamento dello strallo. ATTACCO MURA RACING GFI 12 Cod. 901104501 INFORMAZIONI PER L’ORDINAZIONE 1. determinate il modello in funzione della lunghezza e del diametro dello strallo, della superficie velica della vela di prua e della lunghezza della barca. 2. scegliere il terminale per il collegamento adatto allo strallo da utilizzare. 3. decidere se sia utile installare anche il cilindro integrato per il tensionamento dello strallo [vedi sezione (B56) CILINDRO IDRAULICO PER GFI pag. 50]. In tal caso necessita anche una centralina a pannello BHP ([vedi sezione (E10) BHP CENTRALINE A PANNELLO pag. 90] con relativo impianto idraulico e raccordi [vedi sezione (E96) ACCESSORI IDRAULICI BAMAR PER BHP pag. 94]. B50 GFI12 SEZIONE PROFILO BMG40R BMG50R BMG52 DIAMETRO STRALLO mm (1x19) 08 10 12 12 14 16 ROD # -10 -17 -22 / -30 -30 -40 -40 LUNGHEZZA m 15.0 110301081509 110301122609 16.5 110301101510 18.0 110301122511 110301122611 19.5 110301122512 110301122612 21.0 110301122513 110301122613 22.5 110301142614 24.0 110301142615 25.5 110301162616 27.0 110301162617 33.0 Terminale filettato A PRESSARE 904010112 904010112 904010114 904010116 Terminale filettato STALOK 904010208 904010210 904010212 904010212 904010214 904010216 Terminale filettato ROD BAMAR 904010353 904010356 904010357 904010358 904010359 904010359 Terminale filettato ROD NAVTEC 904010453 904010456 904010457 904010458 904010459 904010459 Terminale filettato ROD OYS 904010553 904010556 904010557 904010558 904010559 904010559 Terminale filettato ROD BSI 904010653 904010656 904010657 904010658 904010659 904010659 Terminale filettato ROD BW 904010753 904010756 904010757 904010758 904010759 904010759 GFI12 RACING BMG52 BMG60 Speciale solo immagazzinatore Speciale solo immagazzinatore -48 -60 110301602622 110301612622 904010360 904010460 904010560 904010660 904010760 904010361 904010461 904010561 904010661 904010761
