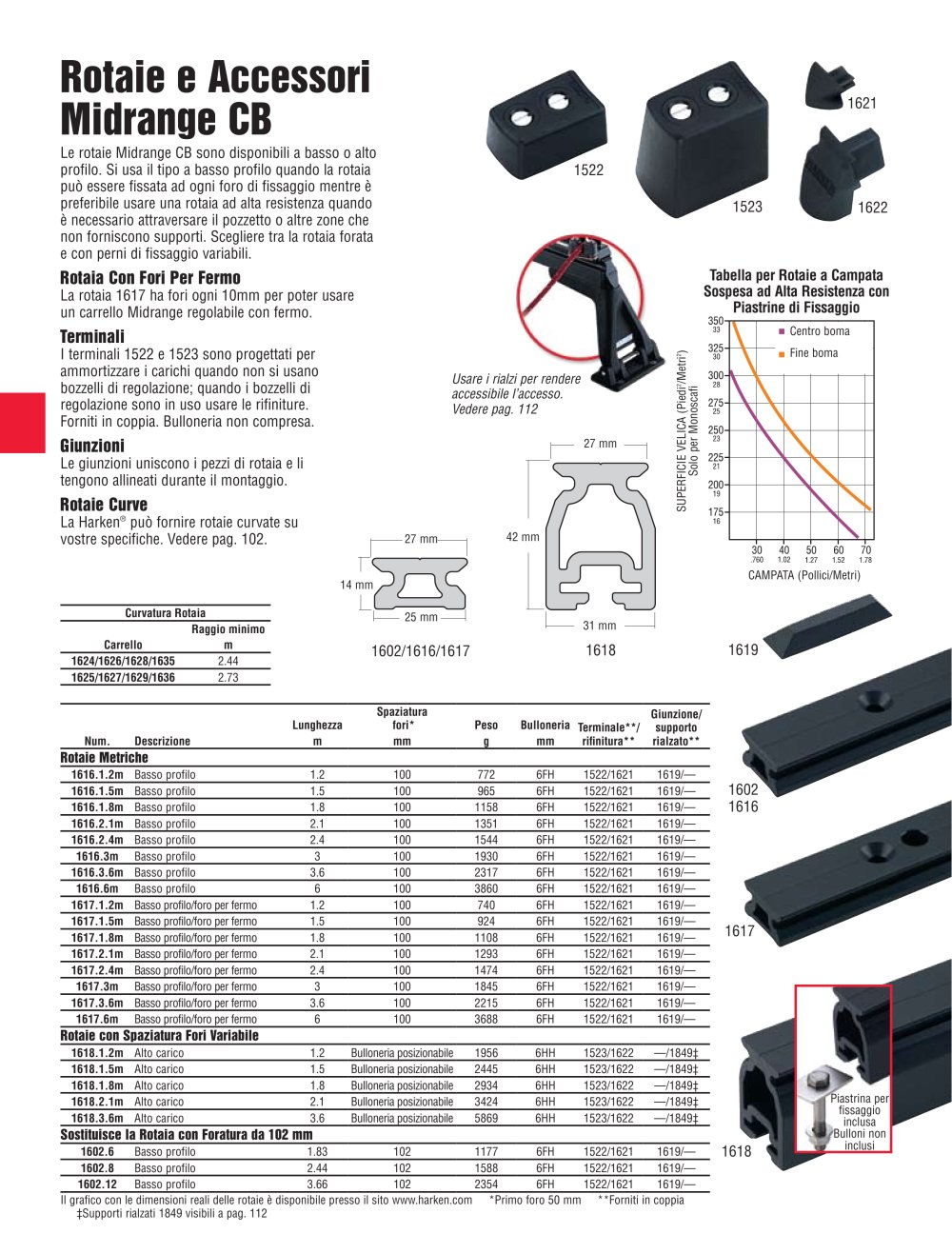

1618 1617 1619 1523 1622 1522 1621 1602/1616/1617 1618 1602 1616 110 Il grafico con le dimensioni reali delle rotaie è disponibile presso il sito www.harken.com *Primo foro 50 mm **Forniti in coppia ‡Supporti rialzati 1849 visibili a pag. 112 Centro boma Fine boma CAMPATA (Pollici/Metri) SUPERFICIE VELICA ( Piedi2/Metri2) Solo per Monoscafi Tabella per Rotaie a Campata Sospesa ad Alta Resistenza con Piastrine di Fissaggio Piastrina per fissaggio inclusa Bulloni non inclusi Usare i rialzi per rendere accessibile l’accesso. Vedere pag. 112 Rotaie e Accessori Midrange CB Le rotaie Midrange CB sono disponibili a basso o alto profilo. Si usa il tipo a basso profilo quando la rotaia può essere fissata ad ogni foro di fissaggio mentre è preferibile usare una rotaia ad alta resistenza quando è necessario attraversare il pozzetto o altre zone che non forniscono supporti. Scegliere tra la rotaia forata e con perni di fissaggio variabili. Rotaia Con Fori Per Fermo La rotaia 1617 ha fori ogni 10mm per poter usare un carrello Midrange regolabile con fermo. Terminali I terminali 1522 e 1523 sono progettati per ammortizzare i carichi quando non si usano bozzelli di regolazione; quando i bozzelli di regolazione sono in uso usare le rifiniture. Forniti in coppia. Bulloneria non compresa. Giunzioni Le giunzioni uniscono i pezzi di rotaia e li tengono allineati durante il montaggio. Rotaie Curve La Harken® può fornire rotaie curvate su vostre specifiche. Vedere pag. 102. Num. Descrizione Lunghezza Spaziatura fori* Peso Bulloneria Terminale**/ rifinitura** Giunzione/ supporto m mm g mm rialzato** Rotaie Metriche 1616.1.2m Basso profilo 1.2 100 772 6FH 1522/1621 1619/— 1616.1.5m Basso profilo 1.5 100 965 6FH 1522/1621 1619/— 1616.1.8m Basso profilo 1.8 100 1158 6FH 1522/1621 1619/— 1616.2.1m Basso profilo 2.1 100 1351 6FH 1522/1621 1619/— 1616.2.4m Basso profilo 2.4 100 1544 6FH 1522/1621 1619/— 1616.3m Basso profilo 3 100 1930 6FH 1522/1621 1619/— 1616.3.6m Basso profilo 3.6 100 2317 6FH 1522/1621 1619/— 1616.6m Basso profilo 6 100 3860 6FH 1522/1621 1619/— 1617.1.2m Basso profilo/foro per fermo 1.2 100 740 6FH 1522/1621 1619/— 1617.1.5m Basso profilo/foro per fermo 1.5 100 924 6FH 1522/1621 1619/— 1617.1.8m Basso profilo/foro per fermo 1.8 100 1108 6FH 1522/1621 1619/— 1617.2.1m Basso profilo/foro per fermo 2.1 100 1293 6FH 1522/1621 1619/— 1617.2.4m Basso profilo/foro per fermo 2.4 100 1474 6FH 1522/1621 1619/— 1617.3m Basso profilo/foro per fermo 3 100 1845 6FH 1522/1621 1619/— 1617.3.6m Basso profilo/foro per fermo 3.6 100 2215 6FH 1522/1621 1619/— 1617.6m Basso profilo/foro per fermo 6 100 3688 6FH 1522/1621 1619/— Rotaie con Spaziatura Fori Variabile 1618.1.2m Alto carico 1.2 Bulloneria posizionabile 1956 6HH 1523/1622 —/1849‡ 1618.1.5m Alto carico 1.5 Bulloneria posizionabile 2445 6HH 1523/1622 —/1849‡ 1618.1.8m Alto carico 1.8 Bulloneria posizionabile 2934 6HH 1523/1622 —/1849‡ 1618.2.1m Alto carico 2.1 Bulloneria posizionabile 3424 6HH 1523/1622 —/1849‡ 1618.3.6m Alto carico 3.6 Bulloneria posizionabile 5869 6HH 1523/1622 —/1849‡ Sostituisce la Rotaia con Foratura da 102 mm 1602.6 Basso profilo 1.83 102 1177 6FH 1522/1621 1619/— 1602.8 Basso profilo 2.44 102 1588 6FH 1522/1621 1619/— 1602.12 Basso profilo 3.66 102 2354 6FH 1522/1621 1619/— 27 mm 31 mm 27 mm 42 mm 25 mm 14 mm Curvatura Rotaia Carrello Raggio minimo m 1624/1626/1628/1635 2.44 1625/1627/1629/1636 2.73
