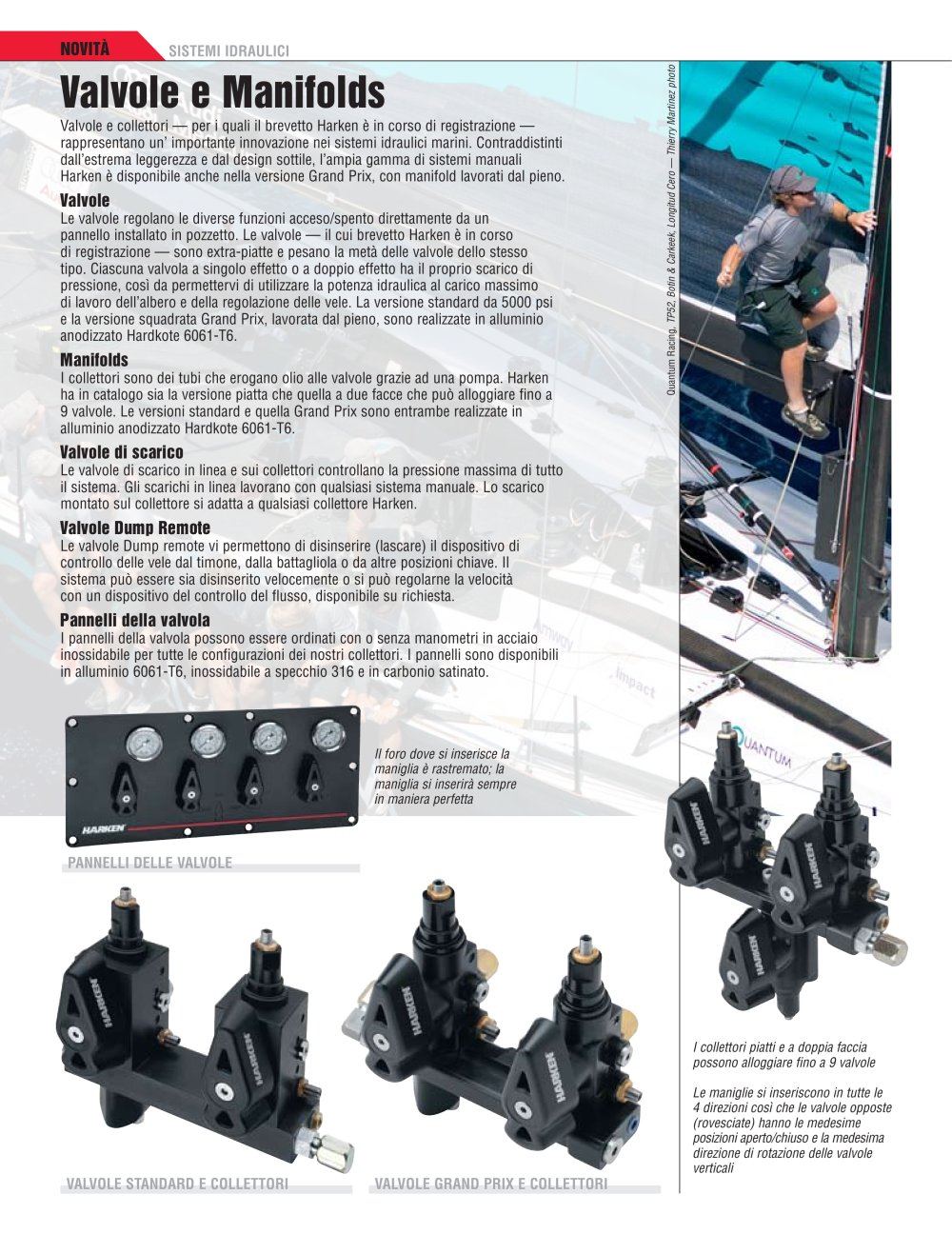

Quantum Racing, TP52, Botin & Carkeek, Longitud Cero — Thierry Martinez photo Valvole standard e collettori Valvole Grand Prix e collettori Valvole e Manifolds Valvole e collettori — per i quali il brevetto Harken è in corso di registrazione — rappresentano un’ importante innovazione nei sistemi idraulici marini. Contraddistinti dall’estrema leggerezza e dal design sottile, l’ampia gamma di sistemi manuali Harken è disponibile anche nella versione Grand Prix, con manifold lavorati dal pieno. Valvole Le valvole regolano le diverse funzioni acceso/spento direttamente da un pannello installato in pozzetto. Le valvole — il cui brevetto Harken è in corso di registrazione — sono extra-piatte e pesano la metà delle valvole dello stesso tipo. Ciascuna valvola a singolo effetto o a doppio effetto ha il proprio scarico di pressione, così da permettervi di utilizzare la potenza idraulica al carico massimo di lavoro dell’albero e della regolazione delle vele. La versione standard da 5000 psi e la versione squadrata Grand Prix, lavorata dal pieno, sono realizzate in alluminio anodizzato Hardkote 6061-T6. Manifolds I collettori sono dei tubi che erogano olio alle valvole grazie ad una pompa. Harken ha in catalogo sia la versione piatta che quella a due facce che può alloggiare fino a 9 valvole. Le versioni standard e quella Grand Prix sono entrambe realizzate in alluminio anodizzato Hardkote 6061-T6. Valvole di scarico Le valvole di scarico in linea e sui collettori controllano la pressione massima di tutto il sistema. Gli scarichi in linea lavorano con qualsiasi sistema manuale. Lo scarico montato sul collettore si adatta a qualsiasi collettore Harken. Valvole Dump Remote Le valvole Dump remote vi permettono di disinserire (lascare) il dispositivo di controllo delle vele dal timone, dalla battagliola o da altre posizioni chiave. Il sistema può essere sia disinserito velocemente o si può regolarne la velocità con un dispositivo del controllo del flusso, disponibile su richiesta. Pannelli della valvola I pannelli della valvola possono essere ordinati con o senza manometri in acciaio inossidabile per tutte le configurazioni dei nostri collettori. I pannelli sono disponibili in alluminio 6061-T6, inossidabile a specchio 316 e in carbonio satinato. Novità Sistemi Idraulici Pannelli delle valvole I collettori piatti e a doppia faccia possono alloggiare fino a 9 valvole Le maniglie si inseriscono in tutte le 4 direzioni così che le valvole opposte (rovesciate) hanno le medesime posizioni aperto/chiuso e la medesima direzione di rotazione delle valvole verticali Il foro dove si inserisce la maniglia è rastremato; la maniglia si inserirà sempre in maniera perfetta
