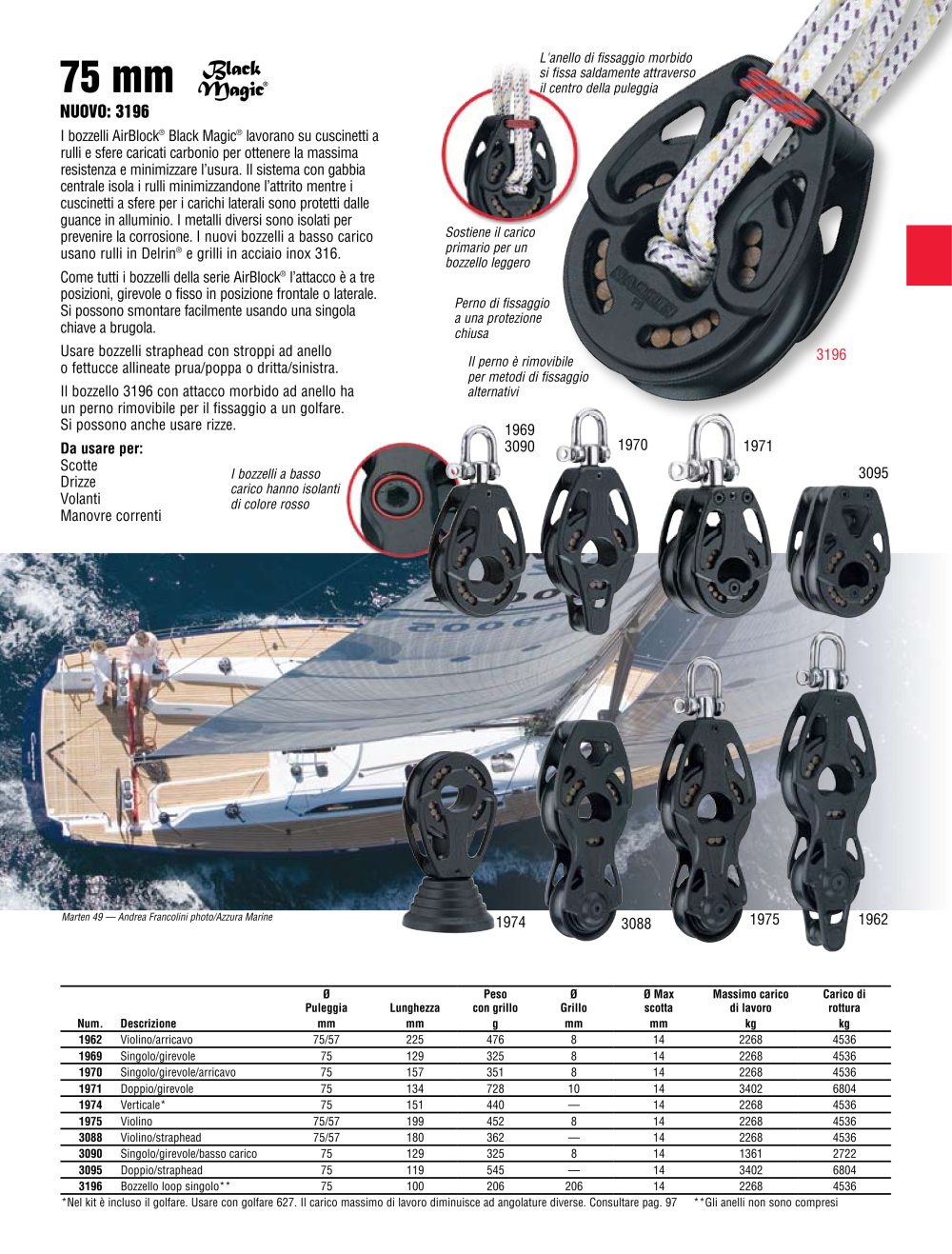

61 1970 1971 1969 3090 1962 ® 3088 Marten 49 — Andrea Francolini photo/Azzura Marine 1975 3196 3095 1974 *Nel kit è incluso il golfare. Usare con golfare 627. Il carico massimo di lavoro diminuisce ad angolature diverse. Consultare pag. 97 **Gli anelli non sono compresi 75 mm NUoVO: 3196 I bozzelli AirBlock® Black Magic® lavorano su cuscinetti a rulli e sfere caricati carbonio per ottenere la massima resistenza e minimizzare l’usura. Il sistema con gabbia centrale isola i rulli minimizzandone l’attrito mentre i cuscinetti a sfere per i carichi laterali sono protetti dalle guance in alluminio. I metalli diversi sono isolati per prevenire la corrosione. I nuovi bozzelli a basso carico usano rulli in Delrin® e grilli in acciaio inox 316. Come tutti i bozzelli della serie AirBlock® l’attacco è a tre posizioni, girevole o fisso in posizione frontale o laterale. Si possono smontare facilmente usando una singola chiave a brugola. Usare bozzelli straphead con stroppi ad anello o fettucce allineate prua/poppa o dritta/sinistra. Il bozzello 3196 con attacco morbido ad anello ha un perno rimovibile per il fissaggio a un golfare. Si possono anche usare rizze. Da usare per: Scotte Drizze Volanti Manovre correnti I bozzelli a basso carico hanno isolanti di colore rosso Num. Descrizione Ø Puleggia Lunghezza Peso con grillo Ø Grillo Ø Max scotta Massimo carico di lavoro Carico di rottura mm mm g mm mm kg kg 1962 Violino/arricavo 75/57 225 476 8 14 2268 4536 1969 Singolo/girevole 75 129 325 8 14 2268 4536 1970 Singolo/girevole/arricavo 75 157 351 8 14 2268 4536 1971 Doppio/girevole 75 134 728 10 14 3402 6804 1974 Verticale* 75 151 440 — 14 2268 4536 1975 Violino 75/57 199 452 8 14 2268 4536 3088 Violino/straphead 75/57 180 362 — 14 2268 4536 3090 Singolo/girevole/basso carico 75 129 325 8 14 1361 2722 3095 Doppio/straphead 75 119 545 — 14 3402 6804 3196 Bozzello loop singolo** 75 100 206 206 14 2268 4536 L'anello di fissaggio morbido si fissa saldamente attraverso il centro della puleggia Sostiene il carico primario per un bozzello leggero Perno di fissaggio a una protezione chiusa Il perno è rimovibile per metodi di fissaggio alternativi
