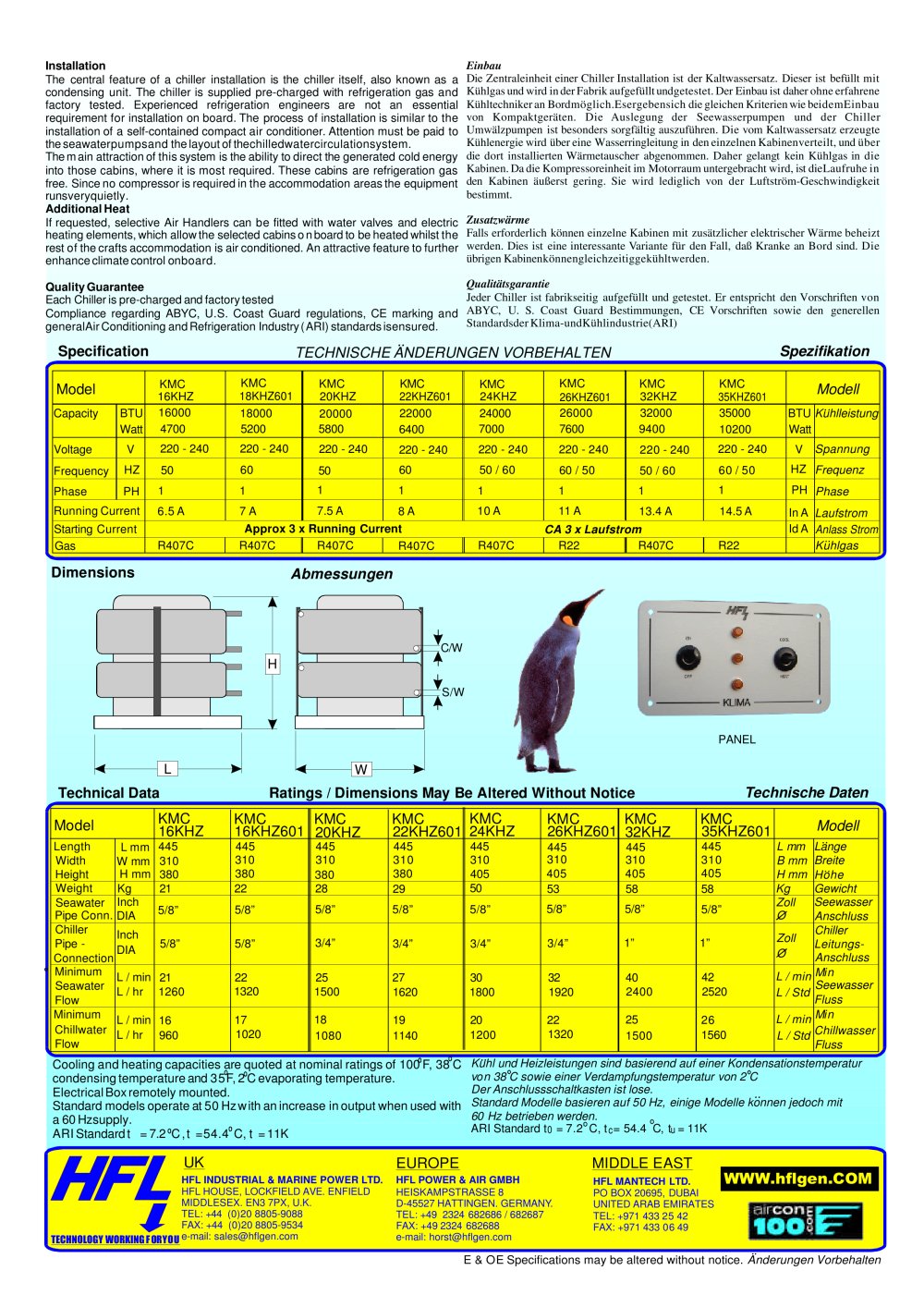

Installation The central feature of a chiller installation is the chiller itself, also known as a condensing unit. The chiller is supplied pre-charged with refrigeration gas and factory tested. Experienced refrigeration engineers are not an essential requirement for installation on board. The process of installation is similar to the installation of a self-contained compact air conditioner. Attention must be paid to the seawaterpumpsand the layout of thechilledwatercirculationsystem. The m ain attraction of this system is the ability to direct the generated cold energy into those cabins, where it is most required. These cabins are refrigeration gas free. Since no compressor is required in the accommodation areas the equipment runsveryquietly. Additional Heat If requested, selective Air Handlers can be fitted with water valves and electric heating elements, which allow the selected cabins o n board to be heated whilst the rest of the crafts accommodation is air conditioned. An attractive feature to further enhance climate control onboard. Einbau Die Zentraleinheit einer Chiller Installation ist der Kaltwassersatz. Dieser ist befüllt mit Kühlgas und wird in der Fabrik aufgefüllt undgetestet. Der Einbau ist daher ohne erfahrene Kühltechniker an Bordmöglich.Esergebensich die gleichen Kriterien wie beidemEinbau von Kompaktgeräten. Die Auslegung der Seewasserpumpen und der Chiller Umwälzpumpen ist besonders sorgfältig auszuführen. Die vom Kaltwassersatz erzeugte Kühlenergie wird über eine Wasserringleitung in den einzelnen Kabinenverteilt, und über die dort installierten Wärmetauscher abgenommen. Daher gelangt kein Kühlgas in die Kabinen. Da die Kompressoreinheit im Motorraum untergebracht wird, ist dieLaufruhe in den Kabinen äußerst gering. Sie wird lediglich von der Luftström-Geschwindigkeit bestimmt. Quality Guarantee Each Chiller is pre-charged and factory tested Compliance regarding ABYC, U.S. Coast Guard regulations, CE marking and generalAir Conditioning and Refrigeration Industry ( ARI) standards isensured. Qualitätsgarantie Jeder Chiller ist fabrikseitig aufgefüllt und getestet. Er entspricht den Vorschriften von ABYC, U. S. Coast Guard Bestimmungen, CE Vorschriften sowie den generellen Standardsder Klima-undKühlindustrie(ARI) .. TECHNISCHE ANDERUNGEN VORBEHALTEN Specification Model Capacity BTU Watt Voltage Zusatzwärme Falls erforderlich können einzelne Kabinen mit zusätzlicher elektrischer Wärme beheizt werden. Dies ist eine interessante Variante für den Fall, daß Kranke an Bord sind. Die übrigen Kabinenkönnengleichzeitiggekühltwerden. Spezifikation KMC 16KHZ 16000 4700 KMC 18KHZ601 18000 5200 KMC 20KHZ 20000 5800 KMC 22KHZ601 22000 6400 KMC 24KHZ 24000 7000 KMC 26KHZ601 26000 7600 KMC 32KHZ 32000 9400 KMC 35KHZ601 35000 10200 220 - 240 220 - 240 220 - 240 220 - 240 220 - 240 220 - 240 220 - 240 220 - 240 V Modell .. BTU Kuhlleistung Watt V Spannung Frequency HZ 50 60 50 60 50 / 60 60 / 50 50 / 60 60 / 50 HZ Frequenz Phase PH 1 1 1 1 1 1 1 1 PH Phase 10 A 11 A 13.4 A 14.5 A In A Laufstrom Id A Anlass Strom .. Kuhlgas Running Current Starting Current Gas 6.5 A R407C 7.5 A 7A 8A Approx 3 x Running Current R407C R407C R407C Dimensions R407C CA 3 x Laufstrom R22 R407C R22 Abmessungen C/W H S/W PANEL L W Technical Data Technische Daten Ratings / Dimensions May Be Altered Without Notice KMC 16KHZ Model Length L mm Width W mm H mm Height Weight Kg Seawater Inch Pipe Conn. DIA Chiller Inch Pipe DIA Connection Minimum L / min Seawater L / hr Flow Minimum L / min Chillwater L / hr Flow KMC KMC 16KHZ601 20KHZ KMC KMC 22KHZ601 24KHZ KMC KMC 26KHZ601 32KHZ KMC 35KHZ601 445 310 380 21 445 310 380 22 445 310 380 28 445 310 380 29 445 310 405 50 445 310 405 53 445 310 405 58 445 310 405 58 5/8” 5/8” 5/8” 5/8” 5/8” 5/8” 5/8” 5/8” 5/8” 5/8” 3/4” 3/4” 3/4” 3/4” 1” 1” 21 1260 22 1320 25 1500 27 1620 30 1800 32 1920 40 2400 42 2520 16 960 17 1020 18 1080 19 1140 20 1200 22 1320 25 1500 26 1560 Cooling and heating capacities are quoted at nominal ratings of 100 F, 38 C condensing temperature and 35F, 2 C evaporating temperature. Electrical Box remotely mounted. Standard models operate at 50 Hz w ith an increase in output when used with a 60 Hzsupply. ARI Standard t = 7.2 C , t =54.4 C, t = 11K UK .. u c HFL INDUSTRIAL & MARINE POWER LTD. HFL HOUSE, LOCKFIELD AVE. ENFIELD MIDDLESEX. EN3 7PX, U.K. TEL: +44 (0)20 8805-9088 FAX: +44 (0)20 8805-9534 TECHNOLOGY WORKING F ORYOU e-mail: sales@hflgen.com 0 .. Modell .. Lange Breite .. Hohe Gewicht Seewasser Anschluss Chiller Zoll LeitungsO Anschluss L / min Min Seewasser L / Std Fluss L / min Min L / Std Chillwasser Fluss L mm B mm H mm Kg Zoll O Kuhl und Heizleistungen sind basierend auf einer Kondensationstemperatur von 38 C sowie einer Verdampfungstemperatur von 2 C Der Anschlussschaltkasten ist lose. .. Standard Modelle basieren auf 50 Hz, einige Modelle konnen jedoch mit 60 Hz betrieben werden. ARI Standard t 0 = 7.2 C, t c = 54.4 C, tu = 11K EUROPE MIDDLE EAST HFL POWER & AIR GMBH HEISKAMPSTRASSE 8 D-45527 HATTINGEN. GERMANY. TEL: +49 2324 682686 / 682687 FAX: +49 2324 682688 e-mail: horst@hflgen.com HFL MANTECH LTD. PO BOX 20695, DUBAI UNITED ARAB EMIRATES TEL: +971 433 25 42 FAX: +971 433 06 49 WWW.hflgen.COM .. E & OE Specifications may be altered without notice. Anderungen Vorbehalten
