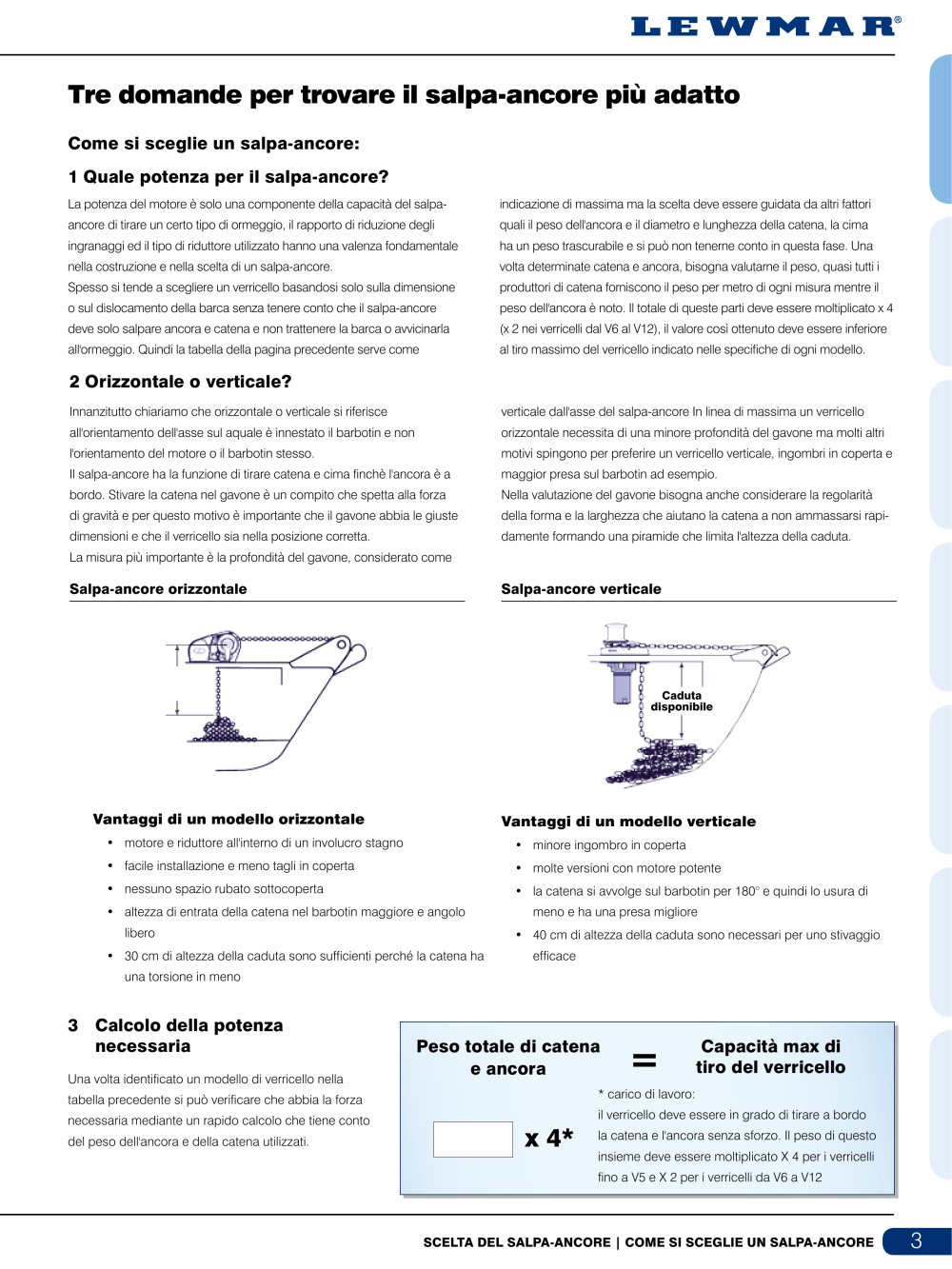

Scelta del salpa -ancore | Come si sceglie un salpa -ancore 3 La potenza del motore è solo una componente della capacità del salpaancore di tirare un certo tipo di ormeggio, il rapporto di riduzione degli ingranaggi ed il tipo di riduttore utilizzato hanno una valenza fondamentale nella costruzione e nella scelta di un salpa-ancore. Spesso si tende a scegliere un verricello basandosi solo sulla dimensione o sul dislocamento della barca senza tenere conto che il salpa-ancore deve solo salpare ancora e catena e non trattenere la barca o avvicinarla all'ormeggio. Quindi la tabella della pagina precedente serve come indicazione di massima ma la scelta deve essere guidata da altri fattori quali il peso dell'ancora e il diametro e lunghezza della catena, la cima ha un peso trascurabile e si può non tenerne conto in questa fase. Una volta determinate catena e ancora, bisogna valutarne il peso, quasi tutti i produttori di catena forniscono il peso per metro di ogni misura mentre il peso dell'ancora è noto. Il totale di queste parti deve essere moltiplicato x 4 (x 2 nei verricelli dal V6 al V12), il valore così ottenuto deve essere inferiore al tiro massimo del verricello indicato nelle specifiche di ogni modello. Tre domande per trovare il salpa-ancore più adatto Come si sceglie un salpa-ancore: Innanzitutto chiariamo che orizzontale o verticale si riferisce all'orientamento dell'asse sul aquale è innestato il barbotin e non l'orientamento del motore o il barbotin stesso. Il salpa-ancore ha la funzione di tirare catena e cima finchè l'ancora è a bordo. Stivare la catena nel gavone è un compito che spetta alla forza di gravità e per questo motivo è importante che il gavone abbia le giuste dimensioni e che il verricello sia nella posizione corretta. La misura più importante è la profondità del gavone, considerato come verticale dall'asse del salpa-ancore In linea di massima un verricello orizzontale necessita di una minore profondità del gavone ma molti altri motivi spingono per preferire un verricello verticale, ingombri in coperta e maggior presa sul barbotin ad esempio. Nella valutazione del gavone bisogna anche considerare la regolarità della forma e la larghezza che aiutano la catena a non ammassarsi rapidamente formando una piramide che limita l'altezza della caduta. Una volta identificato un modello di verricello nella tabella precedente si può verificare che abbia la forza necessaria mediante un rapido calcolo che tiene conto del peso dell'ancora e della catena utilizzati. Vantaggi di un modello verticale • minore ingombro in coperta • molte versioni con motore potente • la catena si avvolge sul barbotin per 180° e quindi lo usura di meno e ha una presa migliore • 40 cm di altezza della caduta sono necessari per uno stivaggio efficace Salpa-ancore orizzontale 3 C alcolo della potenza necessaria Peso totale di catena e ancora Capacità max di = tiro del verricello Salpa-ancore verticale x 4* * carico di lavoro: il verricello deve essere in grado di tirare a bordo la catena e l'ancora senza sforzo. Il peso di questo insieme deve essere moltiplicato X 4 per i verricelli fino a V5 e X 2 per i verricelli da V6 a V12 Vantaggi di un modello orizzontale • motore e riduttore all'interno di un involucro stagno • facile installazione e meno tagli in coperta • nessuno spazio rubato sottocoperta • altezza di entrata della catena nel barbotin maggiore e angolo libero • 30 cm di altezza della caduta sono sufficienti perché la catena ha una torsione in meno 1 Quale potenza per il salpa-ancore? 2 Orizzontale o verticale? Caduta disponibile
