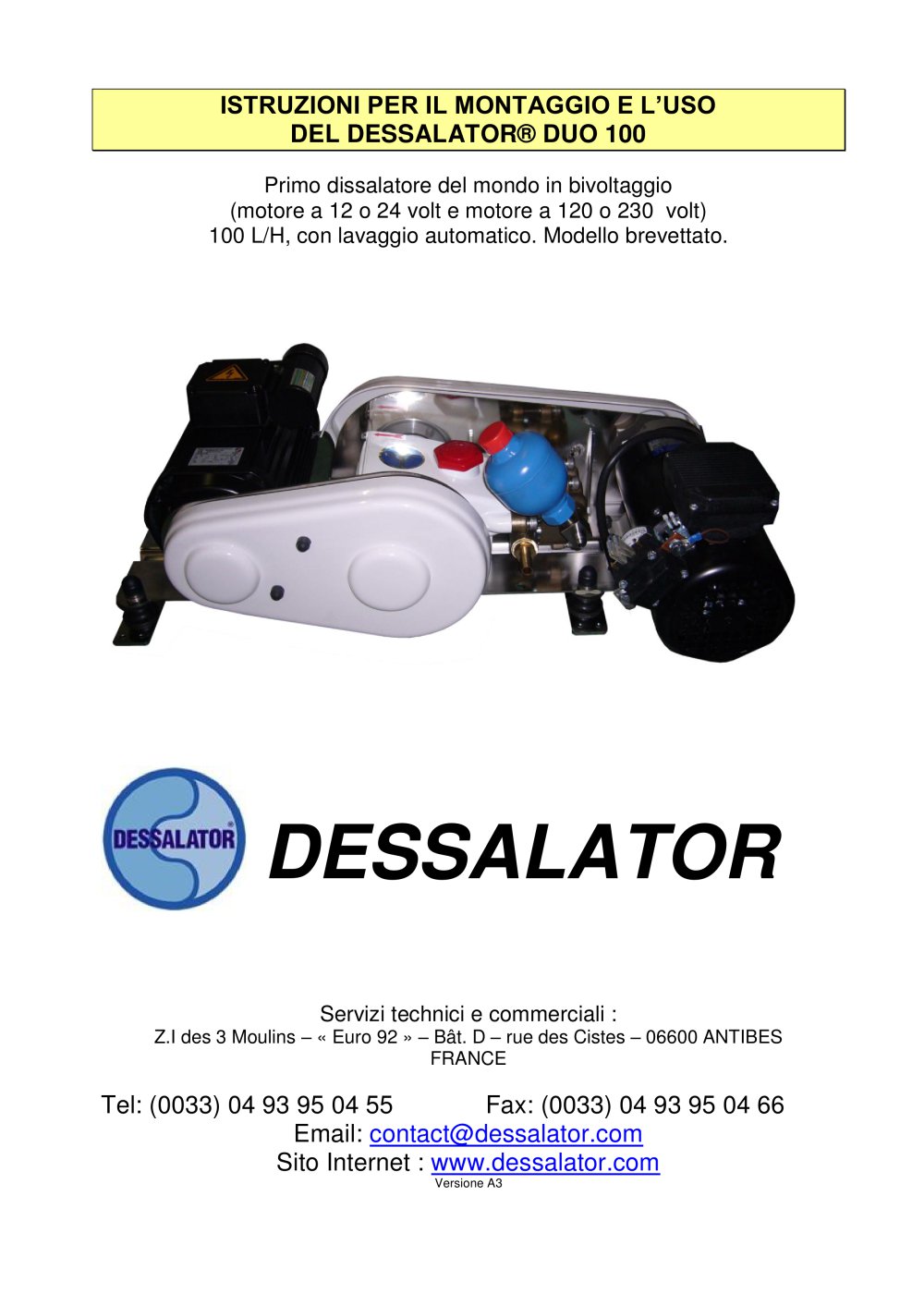

ISTRUZIONI PER IL MONTAGGIO E L’USO DEL DESSALATOR® DUO 100 Primo dissalatore del mondo in bivoltaggio (motore a 12 o 24 volt e motore a 120 o 230 volt) 100 L/H, con lavaggio automatico. Modello brevettato. DESSALATOR Servizi technici e commerciali : Z.I des 3 Moulins – « Euro 92 » – Bât. D – rue des Cistes – 06600 ANTIBES FRANCE

1. Elenco degli elementi 2. Istruzioni per il montaggio : 2.1 Entrata dell’acqua di mare 5. Mantenimento : 5.1. Mantenimento e Risciacquo delle membrane 5.2. Risciacquo delle membrane 5.3. Sterilizazione delle membrane 5.4. Alta pressione pompa 6. Pezzi di recambio e accessori pagina 8 pagina 9 pagina 10 pagina 10 pagina 11 Appendice : A1 : Osmosi inversa A2 : Montaggio dei manicotti ad alta pressione A4 : Cartuccia sterilizante – Istruzioni per l’uso A5 : Anomalie A5: Anomalie : Indicatore led Schema elettrico: Connections DES 12/23/230V DUO - Doc : RAC_DUO – 4/12/10

Schema d’installazione Dessalator Duo100 Bi-voltaggio: 12 o 24 V e 120V o 230 V Produzzione d’acqua Diam. 10 N°3 Alimentazione electtrica 120 V o 230 V (disgiuntore) Serbatoio acqua dolce Il pannello di controllo Lunghezza: 320 Larghezza: 200 Profondità: 150 Lunghezza: 700 Larghezza: 270 Profondità: 120 Per il lavaggio con acqua dolce sotto pressione (Pompa della barca) Controlo della valvola del lavaggio Acqua di mare Acqua dolce Tubazioni alta pressione pompa/membrane Scanalature verso parte anteriore imbarcazione (Aggottare in navigazione) Larghezza: 310 Altezza: 390 Profondità 240 Il...

RINSE VALVE PRODUCTION VALVE CONTROL SWITCH rjFSSAI ATfjR 282RuedeCistes, Batiment Euro92 DOC: RAC_DUO PAGE: 1/1 SHEET:

ELEMENTI FORNITI CON IL DISSALATORE®: Versione A3 La valvola di scafo Il montaggio di tale elemento deve essere eseguito il più basso possibile a poppa per motor yacht, od in prossimità della mezzeria di chiglia se si tratta di barche a vela. Il pescante della valvola di scafo ha la funziobne di primo filtraggio impedendo a oggetti più grandi di penetrare nel sistema di aspirazione. Il prefiltro La funzione del pre-filtro è quella di impedire l’ingresso di particelle solide con dimensione fino a 5 micron che potrebbero dannegiare le membrane. In dotazione una chiave speciale per effettuarne...

2. ISTRUZIONI PER IL MONTAGGIO: 2.1 La valvola d’entrata d'acqua di mare: Valvola d’entrata acqua di mare La valvola deve essere installata in un punto accessibile e il più basso possibile rispetto alla linea di galleggiamento. Perforare il scafo con una fresa da Ø 21mm. Le scanalature del pescante devono essere posizionate nel verso di avanzamento dell'imbarcazione per facilitare il naturale ingresso dell'acqua durante la navigazione. Il fissaggio della parte immersa deve essere effettuato con prodotto Rubson o Sicaflex . Consiglio: non dimenticare di verniciare la parte immersa della...

2. ISTRUZIONI PER IL MONTAGGIO: 2.2 Il blocco motore: Il montaggio del blocco motore ad alta pressione deve essere eseguito il più basso possibile nella barca, in posizione orizzontale e protetto al meglio dagli spruzzi d'acqua. Per il fissaggio si utilizzano 2 staffe sotto i 2 motori lasciando qualche centimetro di spazio intorno al blocco. Verificare che i motori abbiano una ventilazione corretta. Eseguire il raccordo all'uscita del prefiltro1 all'ingresso della pompa2 lato bassa pressione con un tubo Tricoflex da 12 mm di diametro interno e 2 collari in acciaio inox per ogni giunzione....

2. ISTRUZIONI PER IL MONTAGGIO: 2.4 Il blocco membrane 3 Le membrane possono essere montate in posizione orizzontale, di preferenza di piatto o sul un sostegno. Il fissaggio si effettua tramite 8 viti Parker sulle apposite staffe laterali inox.1. Per protegger il complessivo dalle vibrazioni si consiglia di adottare una guaina per il flessibile proveniente dalla pompa ad alta pressione2. Il montaggio dei manicotti ad alta pressione richiede il rispetto scrupoloso delle istruzioni di montaggio (vedere il documento allegato A2). Applicare Loctite liquida o Frenafiletti sul cono maschio e...

Il pannello di controllo deve essere fissato su di una superfice verticale. Più il pannello è vicino al blocco motori e alle membrane, più facile sarà la messa in opera delle tubazioni. Lasciare un accesso libero sulla parte posteriore del pannello per facilitarne i raccordi. Si consiglia di posizionare il pannello in basso o al lato di un armadietto, sotto le sedie de un tavolo, sul pannello anteriore di un cuccetta di poppa... Su questo pannello vengono raccordati i seguenti elementi: - il tubo de alta pressione1. - il tubo ad alta pressione proveniente dalle membrane (tubo blu)2. - il...

3. MESSA IN FUNZIONE DEL DESSALATOR: 1. Prima della messa in funzione verificare l'apertura delle valvole (dello scafo e dello scarico). 2. Da fare obbligatoriamente Per il primo uso, dopo il cambiamento dei filtri, una messa a terra oppure un lungo periodo di inattività si deve riempire il circuito con acqua dolce girando la valvola tre vie collocata sullo blocco filtro per 3-4 minuti a dissalatore spento e regolatore di pressione aperto (in senso antiorario). Una volta riempito il circuito correttamente rimettere la valvola in posizione acqua di mare. 3. Ricordiamo che e importantissimo...

4. Sfruttamento: LE MEMBRANE, COMPONENTI SENSIBILI Le membrane di osmosi inversa devono essere mantenute con cura in quanto sono gli elementi sensibili del sistema. Si consiglia di seguire le indicazioni fornite per non rischiare di danneggiarle e di invalidare la garanzia. La capacità di produzione di acqua potabile dei dissalatori è in funzione della temperatura dell'acqua di mare, stabilita nelle specifiche a 25°C e della sua zona de navigazione. La temperatura influisce quindi sulla capacità di trattamento delle membrane. Ogni grado centigrado al di sotto di questa temperatura di...
