DUO 60 - 1

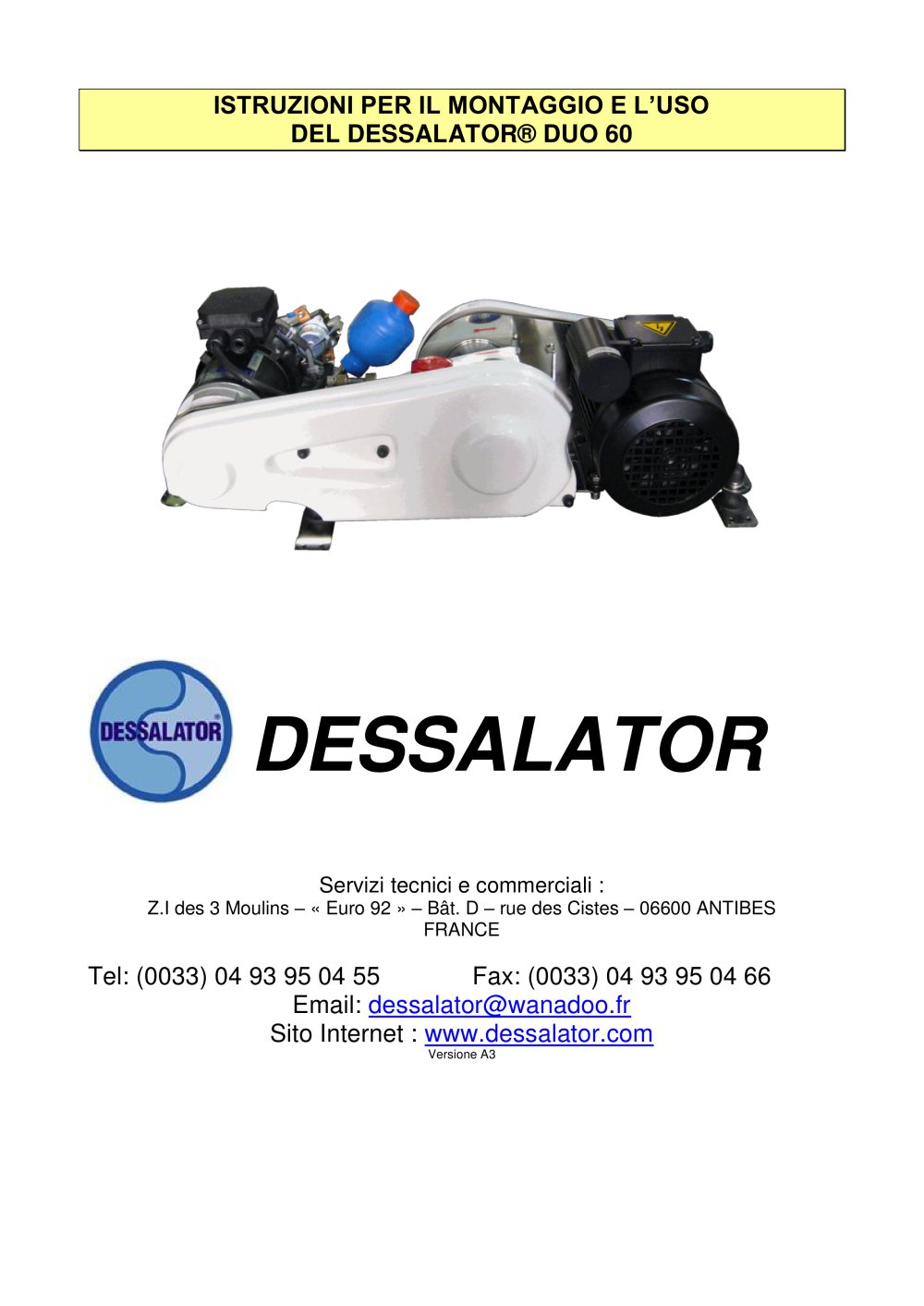

ISTRUZIONI PER IL MONTAGGIO E L’USO DEL DESSALATOR® DUO 60 DESSALATOR Servizi tecnici e commerciali : Z.I des 3 Moulins – « Euro 92 » – Bât. D – rue des Cistes – 06600 ANTIBES FRANCE

Aprire il catalogo a pagina 1
DUO 60 - 2

1. Elenco degli elementi 2. Istruzioni per il montaggio : 2.1 Entrata dell’acqua di mare 5. Mantenimento : 5.1. Mantenimento e Risciacquo delle membrane 5.2. Risciacquo delle membrane 5.3. Sterilizazione delle membrane 5.4. Alta pressione pompa 6. Pezzi di recambio e accessori pagina 8 pagina 9 pagina 10 pagina 10 pagina 11 Appendice : A1 : Osmosi inversa A2 : Montaggio dei manicotti ad alta pressione A4 : Cartuccia sterilizante – Istruzioni per l’uso A5 : Anomalie A5: Anomalie : Indicatore led Schema elettrico: Connections DES 12/23/230V DUO- Doc : RAC_DUO – 4/12/10

Aprire il catalogo a pagina 2
DUO 60 - 3

Schema d’installazione Dessalator Duo 60 Bi-voltaggio: 12 o 24 V e 120V o 230 V Produzzione d’acqua Alimentazione electtrica 120 V o 230 V (disgiuntore) Serbatoio acqua dolce N°2 Il blocco membrane Lunghezza: 700 Larghezza: 190 Profondità: 120 Il pannello di controllo Lunghezza: 320 Larghezza: 200 Profondità: 150 Legenda: Diam.12 N°4 Diam. 12 N°8 Motor 120 V o 230 V Per il lavaggio con acqua dolce sotto pressione (Pompa della barca) Controlo della valvola del lavaggio Acqua di mare Acqua dolce Tubazioni alta pressione pompa/membrane Scanalature verso parte anteriore imbarcazione (Aggottare...

Aprire il catalogo a pagina 3
DUO 60 - 4

RINSE VALVE PRODUCTION VALVE CONTROL SWITCH rjFSSAI ATfjR 282RuedeCistes, Batiment Euro92 DOC: RAC_DUO PAGE: 1/1 SHEET:

Aprire il catalogo a pagina 4
DUO 60 - 5

ELEMENTI FORNITI CON IL DISSALATORE®: Versione A3 La valvola di scafo Il montaggio di tale elemento deve essere eseguito il più basso possibile a poppa per motor yacht od in prossimità della mezzeria di chiglia se si tratta invece di barche a vela. Il pescante della valvola di scafo ha la funzione di primo filtraggio impedendo a oggetti più grandi di penetrare nel sistema di aspirazione. Il prefiltro La funzione del pre-filtro è quella di impedire l’ingresso di particelle solide con dimensione fino a 5 micron che potrebbero danneggiare il blocco motore. In dotazione una chiave speciale per...

Aprire il catalogo a pagina 5
DUO 60 - 6

2. ISTRUZIONI PER IL MONTAGGIO: 2.1 La valvola d’entrata d'acqua di mare: Valvola d’entrata acqua di mare La valvola deve essere installata in un punto accessibile e il più basso possibile rispetto alla linea di galleggiamento. Perforare il scafo con una fresa da Ø 21mm. Le scanalature del pescante devono essere posizionate nel verso di avanzamento dell'imbarcazione per facilitare il naturale ingresso dell'acqua durante la navigazione. Il fissaggio della parte immersa deve essere effettuato con prodotto Rubson o Sicaflex. Consiglio: non dimenticare di verniciare la parte immersa della...

Aprire il catalogo a pagina 6
DUO 60 - 7

2. ISTRUZIONI PER IL MONTAGGIO: 2.2 Il blocco motore: Il montaggio del blocco motore ad alta pressione deve essere eseguito il più basso possibile nella barca, in posizione orizzontale e protetto al meglio dagli spruzzi d'acqua. Per il fissaggio si utilizzano 2 staffe sotto i 2 motori lasciando qualche centimetro di spazio intorno al blocco. Verificare che i motori abbiano una ventilazione corretta. Eseguire il raccordo all'uscita del prefiltro1 all'ingresso della pompa2 lato bassa pressione con un tubo Tricoflex da 12 mm di diametro interno e 2 collari in acciaio inox per ogni giunzione....

Aprire il catalogo a pagina 7
DUO 60 - 8

2. ISTRUZIONI PER IL MONTAGGIO: 2.4 Il blocco membrane 2 Le membrane possono essere montate in posizione orizzontale di preferenza di piatto o sul un sostegno. Il fissaggio si effettua tramite 8 viti Parker sulle apposite staffe laterali inox1. Per proteggere il complessivo dalle vibrazioni si consiglia di adottare una guaina per il flessibile proveniente dalla pompa ad alta pressione2. Il montaggio dei manicotti ad alta pressione richiede il rispetto scrupoloso delle istruzioni di montaggio (vedere il documento allegato A2). Applicare Loctite liquida o Frenafiletti sul cono maschio e...

Aprire il catalogo a pagina 8
DUO 60 - 9

2. ISTRUZIONI PER IL MONTAGGIO: 2.5 Il pannello di controllo : Il pannello di controllo deve essere fissato su di una superfice verticale. Più il pannello è vicino al blocco motore e alle membrane, più facile sarà la messa in opera delle tubazioni. Lasciare un accesso libero sulla parte posteriore del pannello per facilitarne i raccordi. Si consiglia di posizionare il pannello in basso o al lato di un armadietto, sotto le sedie de un tavolo, sul pannello anteriore di un cuccetta di poppa... Su questo pannello vengono raccordati i seguenti elementi per l’acqua: - il tubo ad alta pressione1....

Aprire il catalogo a pagina 9
DUO 60 - 10

3. MESSA IN FUNZIONE DEL DESSALATOR: 1. Prima della messa in funzione verificare l'apertura delle valvole (dello scafo e dello scarico). 2. Da fare obbligatoriamente Per il primo uso, dopo il cambiamento dei filtri, o dopo una messa a terra oppure dopo un lungo periodo di inattività si deve riempire il circuito con acqua dolce girando la valvola tre vie collocata sullo blocco filtro per 3-4 minuti a dissalatore spento e regolatore di pressione aperto (in senso antiorario). Una volta riempito il circuito correttamente, rimettere la valvola in posizione « acqua di mare ». 3. Ricordiamo che e...

Aprire il catalogo a pagina 10
DUO 60 - 11

4. Sfruttamento: LE MEMBRANE, COMPONENTI SENSIBILI Le membrane di osmosi inversa devono essere mantenute con cura in quanto sono gli elementi sensibili del sistema. Si consiglia di seguire le indicazioni fornite per non rischiare di danneggiarle e di invalidare la garanzia. La capacità di produzione di acqua potabile dei dissalatori è in funzione della temperatura dell'acqua di mare, stabilita nelle specifiche a 25°C e della sua zona de navigazione. La temperatura influisce quindi sulla capacità di trattamento delle membrane. Ogni grado centigrado al di sotto di questa temperatura di...

Aprire il catalogo a pagina 11
DUO 60 - 12

5. Mantenimento: ATTENZIONE: IN CASO DI GELO, VUOTARE IL DEBITOMETRO SITUATO SUL PANNELLO DI CONTROLLO, UNENDO IL TUBO DI PRODUZIONE E SOFFIANDO O INIETANDO DEL ARIA IN QUESTO TUBO, PROTEGGERE LE MEMBRANE CON COPERTE. 5.1. Mantenimento delle membrane Approssivamente dopo 1000 ore di lavoro, è normale che il volume d’acqua prodotto diminuisce del 10 al 15 % rispetto al volume iniziale. Aldilà, occorre sostituire le membrane. Il volume di produzzione del vostro dissalatore è determinato nelle prime 24 o 48 ore di funzionamento. Se la produzione d’acqua potabile non è conforme alle specifiche...

Aprire il catalogo a pagina 12
