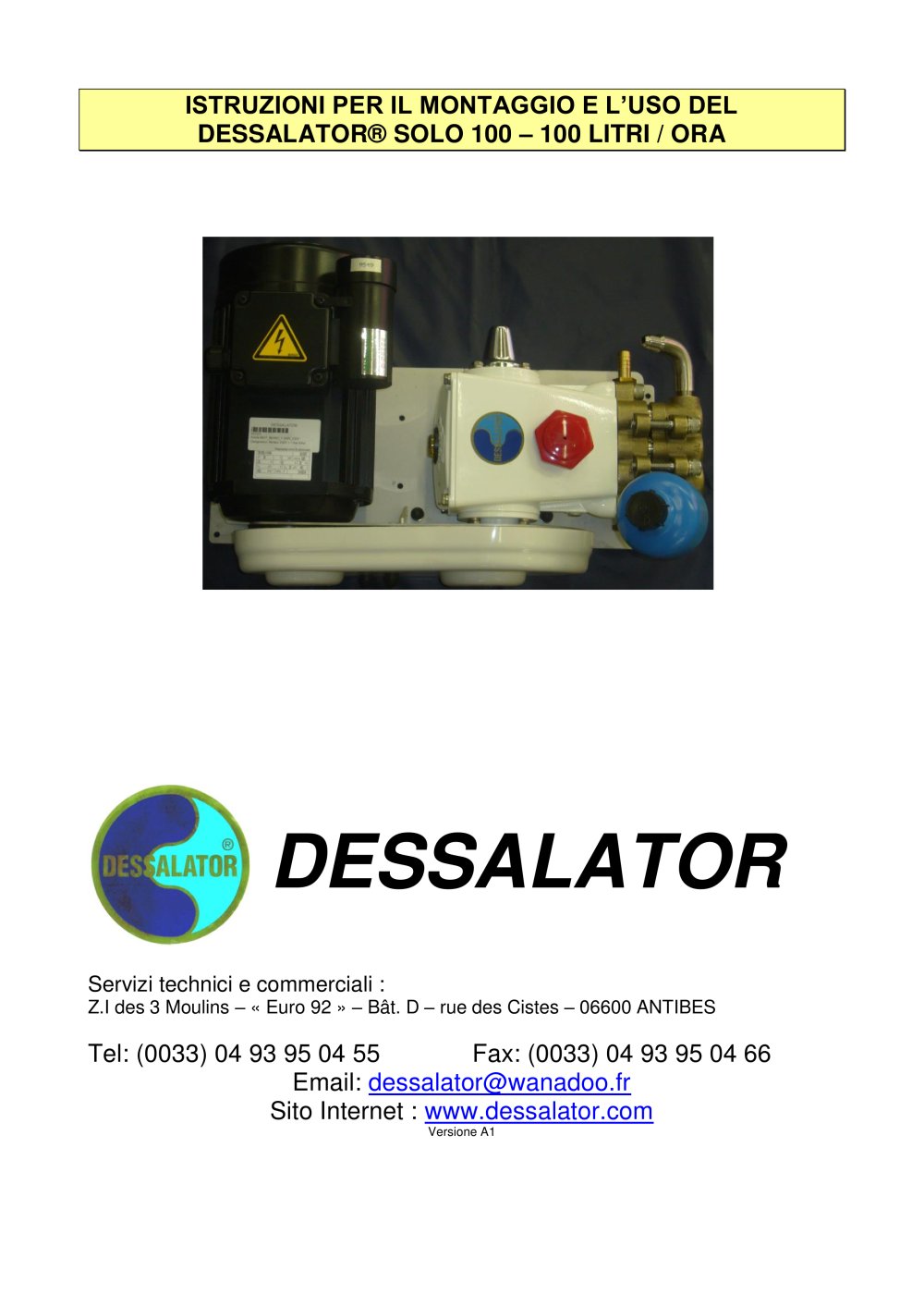

ISTRUZIONI PER IL MONTAGGIO E L’USO DEL DESSALATOR® SOLO 100 – 100 LITRI / ORA DESSALATOR Servizi technici e commerciali : Z.I des 3 Moulins – « Euro 92 » – Bât. D – rue des Cistes – 06600 ANTIBES Tel: (0033) 04 93 95 04 55 Fax: (0033) 04 93 95 04 66 Email: [email protected] Sito Internet : www.dessalator.com Versione A1

INDICE 1. Elenco degli elementi pagina 1 2. Istruzioni per il montaggio : 2.1 Entrata dell’acqua di mare pagina 2 2.2 Blocco motore pagina 3 2.3 Collegamenti elettrici pagina 3 2.4 Blocco membrana pagina 4 2.5 Pannello di controllo pagina 5 3. Messa in funzione pagina 6 4. Sfruttamento (membrana) pagina 7 5. Mantenimento : 5.1 Mantenimento delle membrane 5.1.1 Pulizzia delle membrane 5.1.2 Sterilizazione delle membrane pagina 8 pagina 9 5.2 Alta pressione pompa pagina 9 6. Pezzi di recambio e accessori pagina 10 Appendice : A1 : Osmosi inversa pagina 11 A2 : Montaggio dei manicotti ad alta pressione...

Schema d'installazione Pressione pompa / Société DESSALATOR Scanalature verso parte anteriore

A B C SW 4 Pressure sensor high-pressure pump 0 - 100bar 4-20 mA Pressure sensor (Low pressure pump) 0 - 10 bar (OPTIONAL: 1 Rarely 2 fitted)) 3 1 2 3 - Rinse + Press. HP DES Press. BP 4 Water Production 4 - 20 mA 2003 01 LP J10 +22V 1 2 3 4 5 6 7 8 - CON8 Main 3-position Control Switch F1 5A J9 CON5 1 2 3 4 5 6 7 8 9 10 11 12 + + + + + J11 CON10AP 1 2 3 4 5 + + + + + J14 CON12 9 7 5 3 1 D? LED-Gn 3 3 2 1 10 8 6 4 2 OPTION J3 J4 J1 Relay J5 J2 J6 Relay V.24 serial port 230 V AC Input - Neutral Run on 230V AC J7 CON6 J13 CON3 D? LED-Y 24V Run on 12/24 V DC 3 D? LED-R +22V +22 V 1 2 3 4 5 6 + Flow...

1. ELEMENTI FORNITI CON IL DISSALATORE®: Versione A1 La valvola dello scafo La succhierola della valvola dello scafo intercetta le particelle voluminose all'entrata del sistema. Il prefiltro Blocca le particelle solide fino a 5 micron all'entrata del blocco motore. Fornito con la sua chiave per effettuare il montaggio. C’é un’elettrovalvola per il lavaggio automatico. Il blocco motore Prevede un motore a 120, 230 o 400 volt e una pompa ad alta pressione. Deve essere installato in un spazio ventilato. ATTENZIONE: per i 120V prevedere un aerazione più importante del blocco motore. Il blocco membrane...

2. ISTRUZIONI PER IL MONTAGGIO: 2.1 La valvola d’entrata d'acqua di mare: Valvola d’entrata d’acqua di mare La valvola deve essere installata in un punto accessibile e il più basso possibile rispetto alla linea di galleggiamento. Perforare il scafo Ø 21mm. Le scanalature della succhierola devono essere posizionate verso l'avanti dell'imbarcazione per facilitare l'entrata dell'acqua, tramite aggottamento, durante la navigazione. Il fissaggio della parte immersa deve essere effettuato con prodotto Rubson o Sicaflex. Il fissaggio della valvola dello scafo e del succhiatore può essere eseguito con...

2. ISTRUZIONI PER IL MONTAGGIO: 2.2 Il blocco motore: 1 Il montaggio del blocco motore ad alta pressione deve essere eseguito il più basso possibile nella barca, in posizione orizzontale e protetto al meglio dagli spruzzi d'acqua. Per il fissaggio si utilizzano 2 staffe di alluminio sotto il motore lasciando qualche centimetro di spazio intorno al blocco. Verificare che il motore abbia una ventilazione corretta. Eseguire il raccordo all'uscita del prefiltro1 all'ingresso della pompa2 lato bassa pressione con un tubo Tricoflex da 12 mm di diametro interno e 2 collari in acciaio inox per ogni giunzione....

2. ISTRUZIONI PER IL MONTAGGIO: 2.4 Il blocco membrane 1 Le membrane possono essere montate in qualunque senso, sia in verticale che in orizzontale. Il fissaggio si effettua tramite 4 viti Parker, alle squadrette di alluminio1. Per proteggerlo dalle vibrazioni si consiglia di adottare una guaina per il flessibile proveniente dalla pompa ad alta pressione2. Il montaggio dei manicotti ad alta pressione richiede il rispetto scrupoloso delle istruzioni di montaggio (vedere il documento allegato A2). Applicare Loctite liquida o Freinfilet sul cono maschio e femmina prima di effettuare il raccordo....

2. ISTRUZIONI PER IL MONTAGGIO: 2.5 Il pannello di controllo : 1 6 3 5 2 7 2 8 1 4 Il pannello di controllo deve essere fissato su un pannello verticale. Più il pannello è vicino al blocco motore e alle membrane, più facile sarà la messa in opera delle tubazioni. lasciare un accesso libero sulla parte posteriore del pannello per facilitarne i raccordi. Si consiglia di posizionare il pannello in basso o al lato di un armadietto, sotto le sedie de un tavolo, sul pannello anteriore di un cuccetta di poppa... Su questo pannello vengono raccordati i seguenti elementi per l’acqua: - il tubo ad alta...

3. MESSA IN FUNZIONE DEL DESSALATOR : 1. Prima della messa in funzione verificare l'apertura delle valvole (dello scafo e dello scarico). 2. Se il dissalatore non è stato messo in funzione da più giorni, occorre sciacquarlo tramite la valvola a tre vie posta sul prefiltro, come per tutte le operazioni di lavaggio. Questa operazione si effettua quando il dissalatore è fermo e il regolatore di pressione aperto (in senso antiorario), per un tempo complessivo di due minuti. 3. Per l'avvio, il regolatore deve essere aperto. Azzionare l’interruttore. 4. Girare la rotella di regolazione della pressione,...

4. Sfruttamento: LE MEMBRANE, COMPONENTI SENSIBILI Le membrane di osmosi inversa devono essere mantenute con cura in quanto sono gli elementi sensibili del sistema d'osmosi inversa. Si consiglia di seguire le indicazioni fornite per non rischiare di danneggiarle e di invalidare la garanzia. La capacità di produzione di acqua potabile dei dissalatori è in funzione della temperatura dell'acqua di mare, stabilita nelle specifiche a 25°C e della sua zona de navigazione. La temperatura influisce quindi sulla capacità di trattamento delle membrane. Ogni grado sotto questa temperatura comporta una diminuzione...
